Kopling Cepat Hidraulik ISO 7241-B
fitur
1. Sumbat katup dapat menutup secara otomatis untuk mencegah kebocoran saat sambungan dilepas.
2. Steker katup dapat terbuka secara otomatis untuk membiarkan cairan masuk saat kopling disambungkan.
3. Bagian kunci dikeraskan secara induksi untuk ketahanan yang lebih baik.
4. Fungsi sistem penguncian bola yang andal menggabungkan 2 bagian setengah berbaris bersama-sama.
5. Kopling pria dan wanita dikerjakan dari stok batang baja padat.
6. Kopling ini mencapai standar ISO7241-B.
7. Fungsi yang sama dan dapat menukar produk berikut:
Seri Parker 60, Seri HNV Lebih Cepat, Seri Aeroquip FD45, dan Seri Hansen HA.
Spesifikasi Produk
SPESIFIKASI | ||||||||
Ukuran Tubuh (dalam) | 1/4 " | 3/8 " | 1/2 " | 3/4 " | 1 " | 1-1 / 4 " | 1-1 / 2 " | 2 " |
Tekanan Terukur (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
Arus Terukur (GPM) | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
Rentang Suhu (Segel STD) | -20 ° C ~ + 80 ° C | |||||||
Bahan Segel Standar | Flourokarbon |
Quick Coupler Hidraulik Seri ISO 7241B - Owen Ha ...

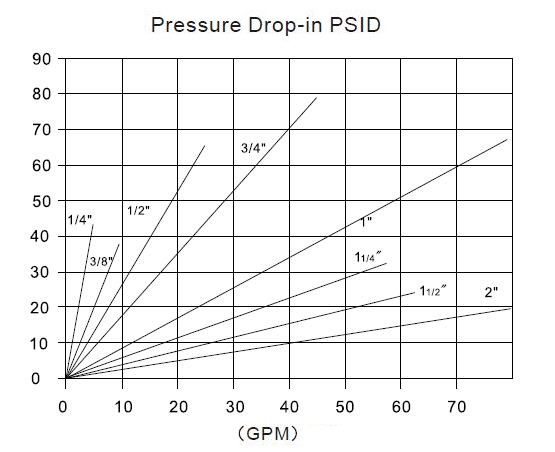

Pressure Drop-in PSID

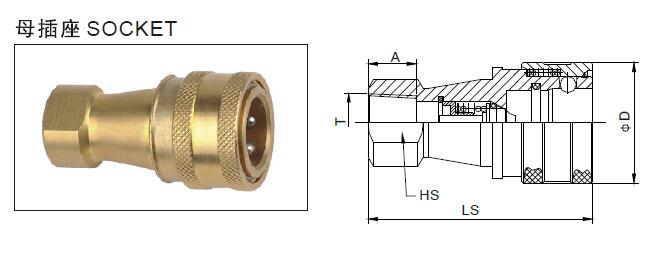

Bagian no. | LS | φD | HS | SEBUAH | T |
H102-01SF | 48 | 24 | 2 * 14 | 10 | ZG1 / 8 |
H102-02SF | 58 | 28 | 2 * 19 | 12.5 | ZG1 / 4 |
H102-03SF | 65 | 35 | 2 * 21 | 13 | ZG3 / 8 |
H102-04SF | 72 | 45 | 2 * 29 | 14 | ZG1 / 2 |
H102-06SF | 88 | 55 | 2 * 35 | 17 | ZG3 / 4 |
H102-08SF | 102 | 65 | 2 * 41 | 23 | ZG1 |
H102-10SF | 115 | 79 | 2 * 54 | 27 | ZG1-1 / 4 |
H102-12SF | 124 | 79 | 2 * 63 | 27 | ZG1-1 / 2 |
H102-16SF | 132 | 109 | 2 * 77 | 30 | ZG2 |

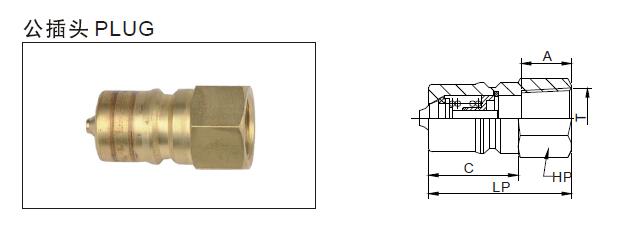

Bagian no. | LP | C | HP | SEBUAH | T |
H102-01PF | 29 | 19 | 6 * 14 | 10 | ZG1 / 8 |
H102-02PF | 36 | 22.5 | 6 * 19 | 12.5 | ZG1 / 4 |
H102-03PF | 40 | 25 | 6 * 21 | 13 | ZG3 / 8 |
H102-04PF | 44 | 28 | 6 * 29 | 14 | ZG1 / 2 |
H102-06PF | 52 | 36 | 6 * 35 | 17 | ZG3 / 4 |
H102-08PF | 62 | 40 | 6 * 41 | 23 | ZG1 |
H102-10PF | 70 | 45 | 6 * 54 | 27 | ZG1-1 / 4 |
H102-12PF | 75 | 49 | 6 * 63 | 27 | ZG1-1 / 2 |
H102-16PF | 80 | 52 | 6 * 77 | 30 | ZG2 |

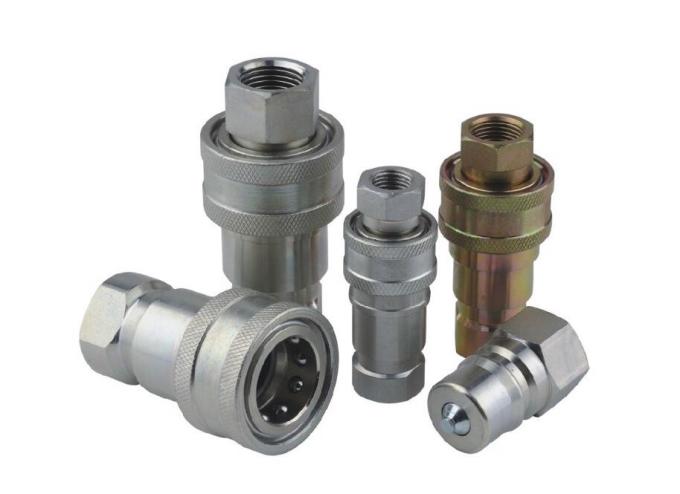

Gambar Produk
Pengepakan dan Pengiriman
Kami mengirimkan barang dengan pos kilat, melalui udara, laut atau sesuai dengan kebutuhan Anda.
HARAP MERASA BEBAS MENGHUBUNGI KAMI UNTUK PERTANYAAN APA PUN!
